안녕하세요.
카티아 모델링 작업을 하다 보면 스케치에 여러 개의 Profile을 그려놓고 선택적으로 활용하고 싶은 상황들이 많이 생깁니다.

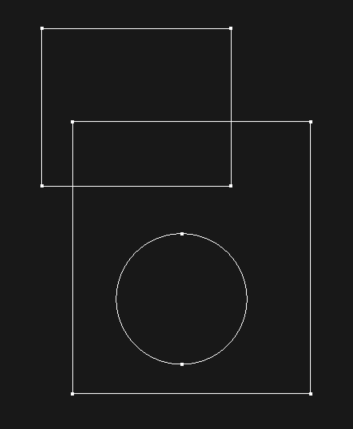

예를 들어 이런 스케치가 있을 때 Pad를 하면서 일부 profile을 부분적으로 선택할 수 있을까요?
답은 가능하다 입니다.
오늘은 스케치에서 일부만 선택해서 Pad, Pocket 등을 할 수 있는 방법을 알아보겠습니다.
1. Go to profile 활용
1) Pad - Selection - 마우스 우클릭 - Go to profile definition 클릭
2) Sub-elements 선택
※참고사항
Whole geometry: 스케치 전체 선택
Sub-elements: 스케치 안에서 연결되어 있는 요소들을 별도로 선택 (아래 그림 참조)

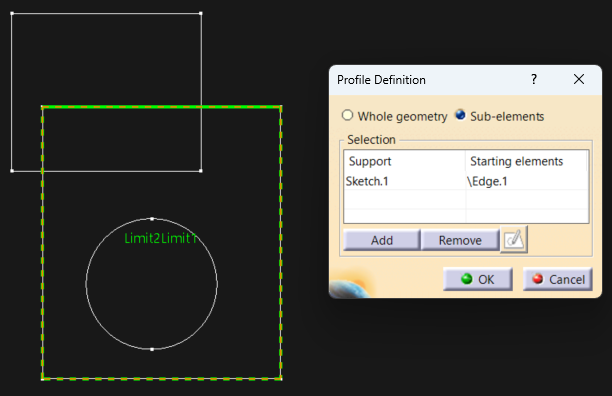

Sub-elements로 선택하면 이렇게 하나의 스케치 안에서 연결되어 있는 요소를 따로 선택할 수 있습니다.
그럼 Pad명령창에서 이렇게 선택이 됩니다.
3) Pad 설정 후 OK 클릭

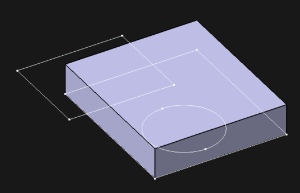

4) Tree 및 형상 확인
이렇게 하나의 스케치 안에서 다양한 형상을 같이 그려놨을 경우에 필요한 요소만 따로 선택하여 Pad, Pocket 등에 활용 가능합니다.
2. Output feature 활용

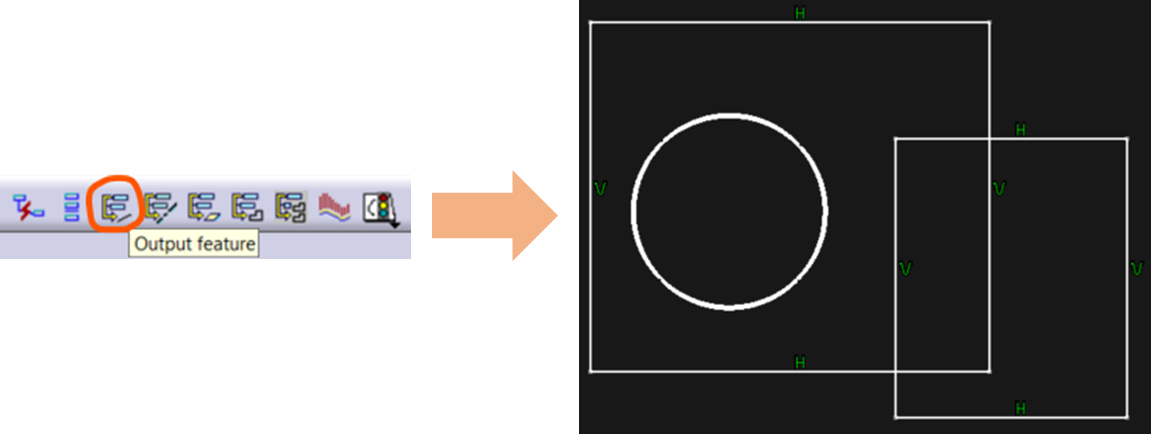

1) 스케치에서 필요한 요소를 Output feature로 설정
이렇게 스케치 내부의 특정 요소를 output feature로 설정하게 되면 선 굵기도 두꺼워지고 트리에서도 나타납니다.
2) Pad - Selection - Output feature 선택 및 Pad 설정 후 OK 클릭
3) Tree 및 형상 확인
이렇게 하나의 스케치에서 Feature 단위 형상을 컨트롤하는 방법을 알아봤습니다.
2가지 방법을 소개해드렸는데 어떤 방법이 더 낫다고 할 수 없고 상황에 따라 다르다고 할 수 있습니다.
